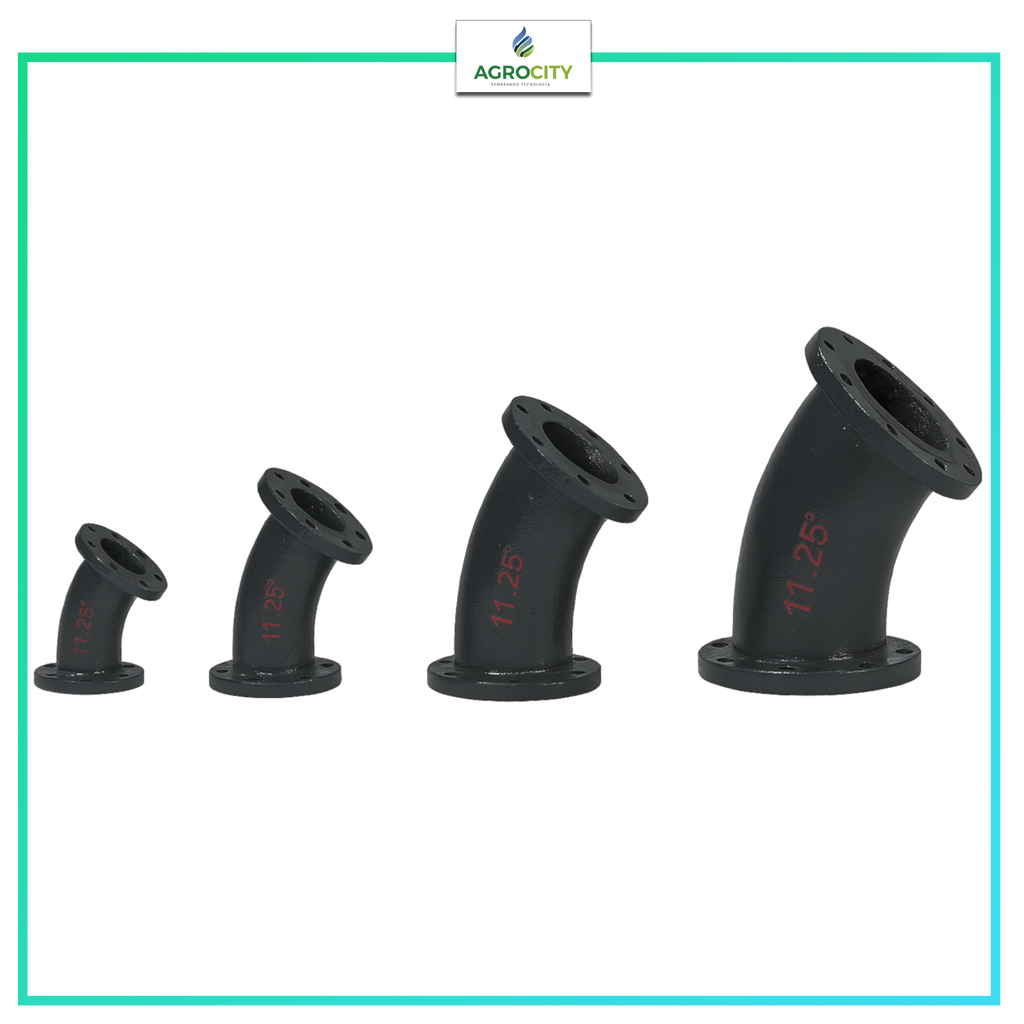

CODO 11 FOFO FIERRO FUNDIDO

$ 732.99 MXN

    El precio expresado es por cada pieza, revise por favor los datos técnicos en caso de que tenga dudas e inquietud para la selección que desea.

    CODO 11 FOFO FIERRO FUNDIDO

    • 🔧 Accesorio de conexión angular de 11° 15' para sistemas de tubería
    • 🌊 Fabricado en fierro fundido gris de alta resistencia
    • ⚙️ Diseño bridado para conexiones seguras y estancas
    • 🎯 Ideal para cambios de dirección suaves en instalaciones de drenaje pluvial
    • 🌱 Disponible desde 2" hasta 48" de diámetro nominal

    Geometría Física

    • ✅ Ángulo preciso: 11° 15' (11.25°) para cambios direccionales graduales
    • 🔩 Conexión bridada: Facilita instalación y mantenimiento
    • 🛡️ Material resistente: Fierro fundido gris
    • ⚡ Versatilidad: Compatible con múltiples tipos de fluidos
    • 🔧 Fácil instalación: Diseño estándar con barrenos uniformes
    • 🌡️ Resistencia térmica: Operación continua hasta 150°C
    • 💧 Sellado confiable: Superficie de brida maquinada para ajuste perfecto

    Cualidades Técnicas

    Considere que los materiales de Fierro Fundido: soporta cargas estáticas pero no es adecuado para presiones internas elevadas.

    Material Base:

    Fierro fundido gris ASTM A126 Clase B

    Temperatura máxima: 150°C continua

    Dimensiones Disponibles:

    Diámetros: 2" a 48" (50mm a 1200mm)

    Ángulo: 11° 15' (11.25°)

    Espesor brida: Variable según diámetro

    Conexiones:

    Tipo: Brida plana RF (Raised Face)

    Barrenos: Según tabla ANSI B16.1

    Empaque recomendado: Fibra comprimida

    Simbologia de Tablas:

    A: Representa la longitud efectiva del codo desde su punto central hasta el extremo de conexión

    R: Define la suavidad de la transición angular del flujo

    TAMAÑO DIÁMETRO EXTERIOR D.E. BRIDA DIÁMETRO GRAMIL D.G ESPESOR "E" DIÁMETRO DE BARRENO D.B. NUMERO DE BARRENOS DIÁMETRO Y LARGO DE TORNILLOS
    pulg mm pulg mm pulg mm pulg mm pulg mm Cantidad pulg mm
    2 51 6 152 4.75 121 0.62 16 0.75 19 4 5/8 X 2-1/2 16 X 63
    2.5 63 7 178 5.5 140 0.69 18 0.75 19 4 5/8 X 2-1/2 16 X 63
    3 76 7.5 190 6 152 0.75 19 0.75 19 4 5/8 X 2-1/2 16 X 63
    4 101 9 229 7.5 190 0.94 24 0.75 19 8 5/8 X 3 16 X 76
    6 152 11 279 9.5 241 1 25 0.88 22 8 3/4 X 3-1/2 19 X 89
    8 203 13.5 343 11.75 298 1.12 28 0.88 22 8 3/4 X 3-1/2 19 X 89
    10 254 16 406 14.25 362 1.19 30 1 25 12 7/8 X 4 22 X 101
    12 304 19 483 17 432 1.25 32 1 25 12 7/8 X 4 22 X 101
    TAMAÑO A: Distancia centro a cara R ESPESOR PESO APROXIMADO
    pulg mm pulg mm pulg mm Pulg mm lbs kg
    2 51 2.5 63 10.15 258 0.4 11 11 5
    2.5 63 3 76 12.67 322 0.4 11 18 8
    3 76 3 76 15.25 387 0.4 11 20 9
    4 101 4 102 20.31 516 0.5 13 35 16
    6 152 5 127 30.5 775 0.6 14 57 26
    8 203 5.5 140 35.5 902 0.6 16 92 42
    10 254 6.5 165 45.69 1160 0.8 19 143 65
    12 304 7.5 190 55.81 1417 0.8 20 215 98

    Usos

    • 🏭 Industria: Sistemas de vapor, agua caliente y fría de baja presión
    • 🌊 Acueductos: Redes de distribución de agua en drenaje pluvial, alcantarillado sanitario y aguas residuales
    • ⚡ Plantas energéticas: Circuitos de enfriamiento y calefacción
    • 🏗️ Construcción: Instalaciones hidráulicas en edificios
    • 🌾 Riego: Sistemas de irrigación de gran diámetro

    ♻️ Tratamiento: Plantas de aguas residuales

    • 🔥 HVAC: Sistemas de calefacción, ventilación y aire acondicionado

    Ventajas del ángulo 11°:

    Menor pérdida de carga que codos de 90°

    Reduce turbulencias en el flujo

    Ideal para instalaciones con espacio limitado

    Recursos Adicionales

    • 📄 Documentación técnica disponible:

    Ficha técnica completa con dimensiones

    Tabla de pesos y especificaciones

    Guía de instalación y mantenimiento

    Certificados de calidad ASTM

    • 📊 Información complementaria:

    Tabla de compatibilidad de fluidos

    Especificaciones de empaquetaduras

    Torques de apriete recomendados

    Programa de mantenimiento preventivo
